Cablare structurată, cu trasee documentate și porturi etichetate
Cablarea se face o dată și se folosește zece ani. Ce o face utilă nu e categoria cablului, ci faptul că la a treia reorganizare a biroului se știe ce priză unde ajunge. Executăm rețele UTP, STP și fibră optică, cu fiecare priză testată cu aparat și cu schema predată în scris.
O cablare prost făcută nu cedează, doar devine imposibil de întreținut
Semnele se văd în camera tehnică: un ghem de cabluri fără etichete, prize care nu se știe unde ajung, switch-uri așezate pe un raft improvizat, alimentare dintr-un prelungitor. Rețeaua funcționează, până în ziua în care trebuie mutat un birou sau adăugată o cameră. Atunci fiecare modificare începe cu o zi pierdută în identificat trasee, iar soluția rapidă e încă un cablu tras aparent, peste celelalte.
A doua problemă apare la camerele IP. O instalare începută cu opt camere ajunge la douăzeci, iar switch-ul nu mai are putere să le alimenteze pe toate prin cablu. Camerele încep să repornească aleatoriu, iar cauza se caută în camere, în înregistrator și în internet, adică peste tot în afară de bugetul de putere care a fost depășit.
Ce executăm, concret
Categoria cablului se alege după distanțe și după ce trece pe el, nu după catalog.
- Cablu UTP — soluția uzuală pentru birouri și spații obișnuite, în categoria potrivită cerinței de viteză și lungimii traseelor.
- Cablu STP ecranat — pentru trasee care merg în paralel cu instalații electrice sau prin zone cu utilaje. Ecranul are efect doar dacă e și legat la pământ corect, ceea ce se omite des.
- Fibră optică — pentru distanțe peste limita cuprului, legături între clădiri și medii cu interferențe. Obligatorie și acolo unde trebuie evitată legătura galvanică între corpuri.

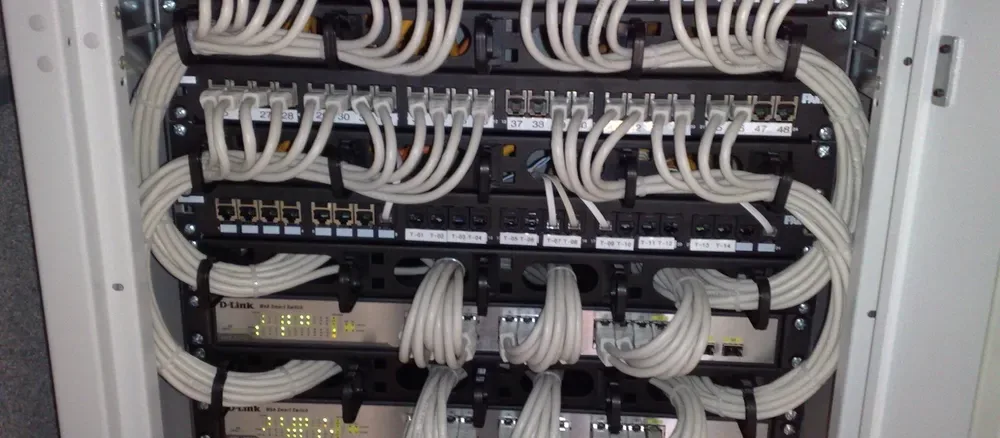

- Rack și patch panel-uri — organizarea în camera tehnică, cu spațiu de ventilație, management de cablu și porturi etichetate.
- Switch-uri cu buget PoE calculat — puterea necesară camerelor, cititoarelor și punctelor de acces, însumată la proiect, cu rezervă.
- Alimentare de rezervă — pentru echipamentele de rețea de care depind supravegherea și accesul. O rețea căzută la o pană scurtă lasă toate sistemele oarbe.
- Prize de date și trasee — în tubulatură sau pe jgheab, cu rezervă de spațiu pentru cablurile care se vor adăuga.
Unde se aplică
Clădiri de birouri
Puncte de lucru, săli de ședințe, camere tehnice, cu rezervă pentru reorganizările frecvente.
Hale industriale
Distanțe mari, praf și interferențe electromagnetice, unde fibra și protecția mecanică a cablului devin necesare.
Depozite și logistică
Infrastructura pentru terminale mobile, scanere și camere pe culoare lungi.
Spații comerciale
Case de marcat, terminale de plată și supraveghere, pe segmente separate între ele.
Unități de cazare
Rețeaua pe care stau acoperirea wireless din camere și sistemele de acces.
Clădiri instituționale
Sedii și unități administrative, cu cerințe de separare între rețeaua internă și cea publică.
Ce include lucrarea
Cablarea se predă testată și documentată. Fără cele două, e doar cablu tras.
- Stabilirea cerinței — câte puncte, unde, ce sisteme stau pe ele și ce se adaugă în următorii ani.
- Proiectarea traseelor — trasee, camera tehnică, poziția rack-ului, alimentarea și rezerva de spațiu în tubulatură.
- Execuția — tragerea cablurilor, montajul prizelor, sertizarea, montajul rack-ului și al patch panel-urilor.
- Testarea fiecărei prize — cu aparat de certificare, nu prin conectarea unui laptop. Rezultatele rămân la tine.
- Etichetarea — la ambele capete, cu tabelul de corespondență priză-port. Partea care face diferența peste trei ani.
- Configurarea echipamentelor — switch-uri, separarea traficului pe segmente, bugetul PoE și alimentarea de rezervă.
- Documentația la predare — schema traseelor, tabelul de porturi, rapoartele de test și parolele, predate în scris.
Ce influențează prețul
Numărul de puncte dă bugetul. Accesul la trasee îl poate dubla.
Numărul de puncte de rețea
Fiecare priză înseamnă cablu, manoperă, port pe patch panel și test.
Lungimea traseelor
Distanțele mari cresc consumul de cablu și pot impune trecerea pe fibră.
Tipul cablului
UTP, STP ecranat sau fibră. Alegerea vine din mediu și distanță, nu din preferință.
Accesul la trasee
Tubulatură existentă, tavan fals sau montaj aparent. Într-o clădire finisată, manopera poate depăși materialul.
Echipamentele active
Switch-uri, bugetul PoE necesar și alimentarea de rezervă.
Rezerva pentru extindere
Porturi libere și spațiu în tubulatură. Costă puțin acum și mult mai târziu.
De ce se separă traficul
Într-o clădire, pe aceeași infrastructură fizică circulă lucruri foarte diferite: fluxul camerelor de supraveghere, comunicația cititoarelor de acces, calculatoarele angajaților și, deseori, o rețea pentru vizitatori. Ținute împreună, ele se afectează reciproc: o copiere mare de fișiere poate produce pierderi în imaginea video, iar un dispozitiv compromis din rețeaua de oaspeți ajunge la înregistratorul de camere.
Separarea se face logic, pe segmente, la configurarea switch-urilor, și nu costă echipamente în plus dacă e prevăzută de la început. Tot atunci se schimbă parolele implicite ale echipamentelor și se stabilește cine are acces la administrare. Sunt lucruri care se rezolvă într-o oră la punerea în funcțiune și care, omise, rămân vulnerabilități tăcute ani întregi.
Întrebări frecvente
Ce categorie de cablu îmi trebuie?
Pentru majoritatea birourilor, o categorie curentă acoperă confortabil atât traficul de date, cât și camerele IP. Discuția reală nu e despre categorie, ci despre lungimea traseelor, mediul prin care trec și dacă ai nevoie de ecranare. Le stabilim la vizită, pentru că o categorie superioară pe un traseu prost făcut nu rezolvă nimic.
Când am nevoie de fibră optică?
Când distanța depășește limita cuprului, când legi două clădiri între ele sau când mediul are interferențe puternice. Legătura între corpuri de clădire e cazul cel mai clar: pe fibră nu există legătură electrică, deci o descărcare atmosferică într-un corp nu ajunge în echipamentele din celălalt.
Câte camere pot alimenta pe rețea?
Depinde de bugetul de putere al switch-ului, nu de numărul de porturi. Fiecare cameră consumă un anumit număr de wați, iar suma lor trebuie să rămână sub bugetul total, cu rezervă. Îl calculăm la proiect, inclusiv pentru camerele pe care intenționezi să le adaugi.
Se poate face într-o clădire deja finisată?
Da, și e o bună parte din ce facem. Se folosesc traseele existente unde se poate, iar unde nu, se montează pe jgheab sau în canal aparent, cu un traseu gândit să nu strice aspectul. Verificăm la vizită ce se poate refolosi, pentru că asta schimbă cel mai mult costul.
Ce primesc la final?
Schema traseelor, tabelul de corespondență priză-port, rapoartele de test pentru fiecare priză și parolele echipamentelor, în scris. Sunt documentele care fac diferența la prima reorganizare, indiferent cine o execută.
Pot extinde rețeaua mai târziu?
Da, dacă a fost prevăzută rezervă: porturi libere pe patch panel și switch, plus spațiu în tubulatură. De aceea întrebăm de la început ce ai în plan peste doi-trei ani. Rezerva costă acum câțiva lei pe punct și evită o lucrare nouă mai târziu.
